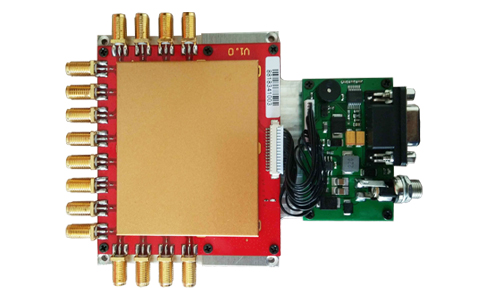

基于IMPINJ R2000芯片開發的超高頻電子標簽讀寫器模塊標簽知識點 |
發布時間:2017-12-18 17:18:57 | 瀏覽次數: |
EPC C1G2標簽(簡稱G2標簽)存儲區說明 G2標簽分4個區:保留區(又稱密碼區),EPC區,TID區和User區。 保留區:保留區4個字。前兩個字是銷毀密碼,后兩個字是訪問密碼??勺x可寫,保留區的兩個密碼區的讀寫保護特性可以分別設置。 EPC區:標簽EPC號存儲在該區,其中第0個字是PC值和標簽EPC號的CRC16。第1個字是PC值,該值指示標簽EPC號長度,從第2個字開始才是標簽的EPC號數據。可讀可寫。 TIC區:該區存儲的數據是由標簽生產商設定的ID號??勺x不可寫。 User區:是用戶數據區??勺x可寫。 G2命令中很多地方要求給出數據長度,這里要注意字與字節的區別。1個字等于2個字節。 有些命令需要訪問密碼,如果沒有密碼設置,則用0填充密碼區,而不能為空。
1. Q:更改EPC的時候為什么起始地址是0x02? A:EPC區域前4個字節保存的是CRC和PC,EPC號是從第五個字節開始的。1WORD=2BYTE,所以起始地址從0x02開始。
2. Q:寫入標簽的時候,訪問密碼(HEX)是多少? A:標簽的訪問密碼默認是00000000,可以更改。
3. Q:存取標簽這么操作讀寫單個塊區的數據讀取標簽的時候,讀到的數據在哪? A:例如我讀取TID,它的TID數據會顯示在數據那一欄下面。所有的讀取操作都會返回EPC+所需數據,前面的是EPC。
4. Q:訪問/鎖定和銷毀的密碼(HEX)是否跟寫入的一樣?密碼又是多少? A:標簽?zāi)J(rèn)的訪問/鎖定和銷毀的密碼是一樣的,都是00000000. 但它們是不同的兩個數據類型。密碼區一共8個字節,前4個字節是銷毀密碼,后4個字節是訪問密碼。 注意:鎖定和銷毀密碼默認00000000無效。對標簽進行鎖定和銷毀操作時須修改密碼。
|
