RFID與NFC常用標準及應用場合 |
發布時間:2017-12-18 17:14:25 | 瀏覽次數: |
RFID與NFC有很多相似之處,除了應用場合以及使用頻段,他們也同時共享了許多行業標準,今天就為大家介紹其中兩個較常用的標準協議。

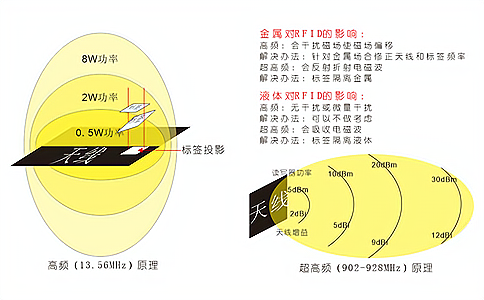

RFID標準:許多人對于RFID的感性認識都來自一則IBM的廣告:一個在超市購物的青年一邊逛一邊往風衣里塞商品,到收銀臺后直接領取賬單,而不需要掏錢付款。這則廣告非常形象地給人們展示了RFID射頻識別技術在日常生活中的應用。 RFID (radio frequency identification)是利用無線電波進行通信的一種自動識別技術?;驹硎峭ㄟ^(guò)讀頭和黏附在物體上的標簽之間的電磁耦合或電感耦合進行數據通信,以達到對標簽物品的自動識別。自動識別是指應用一定的識別裝置,通過被識別物品和識別裝置之間的接近活動,自動獲取被識別物品的相關信息,并提供給后臺計算機處理系統來完成相關后續處理的一種技術。 RFID的主要頻段有:125kHz,134.2kHz,13.56MHz,860-960 MHz,2.45GHz和5.8GHz。不同工作頻率的RFID系統工作距離各有不同,應用領域也有差異。低頻段(LF,125kHz,134.2kHz)的RFID系統主要用于動物識別,工廠數據采集等;高頻(HF,13.56MHz)的RFID系統技術已經比較成熟,廣泛應用于門禁,智能交通等方面,LF和HF頻段應用電感耦合方式工作,一般工作距離較小;超高頻段(UHF,860-960 MHz)的RFID系統電子標簽有效工作距離可以達到3-6米,適用于物流,供應鏈等領域。微波頻段(2.45GHz和5.8GHz)則應用于集裝箱管理和公路收費,UHF和微波頻段應用電磁耦合方式工作,工作距離較遠。
NFC標準:NFC是Near Field Communication縮寫,即近距離無線通訊技術。由飛利浦和索尼公司共同開發的NFC是一種非接觸式識別和互聯技術,可以在移動設備、消費類電子產品、PC和智能控件工具間進行近距離無線通信。NFC 提供了一種簡單、觸控式的解決方案,可以讓消費者簡單直觀地交換信息、訪問內容與服務。目前,NFC論壇在全球擁有70多個成員,包括:萬事達卡國際組織、松下電子工業有限公司、微軟公司、摩托羅拉公司、NEC公司、瑞薩科技公司、三星公司、德州儀器制造公司和Visa國際組織。NFC是在RFID的基礎上發展而來,NFC從本質上與RFID沒有太大區別,都是基于地理位置相近的兩個物體之間的信號傳輸。

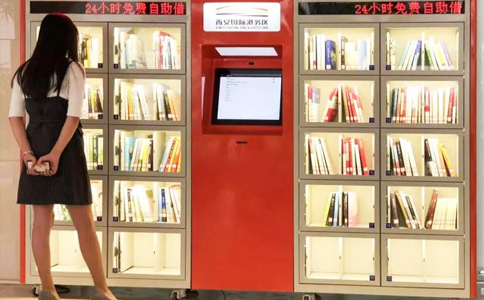

相關應用案例:RFID高頻讀寫器應用于智能書架

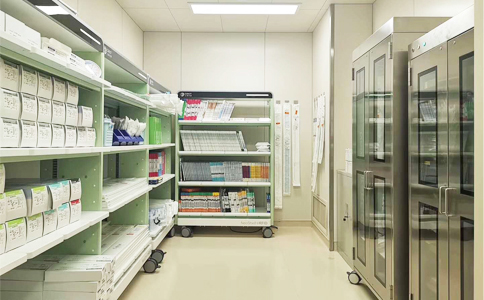

相關應用案例:RFID高頻讀寫器應用于智慧醫療耗材管理
ISO/IEC 15963協議ISO15693是針對射頻識別應用的一個國際標準,該標準定義了工作在13.56Mhz下智能電子標簽和RFID讀寫器的空氣接口及數據通信規范,符合此標準的電子標簽最遠識讀距離達到2米。工作場最小值0.15A/m,最大值5A/m。RFID電子標簽讀寫器到電子標簽的編碼方式采用脈沖位置調制,支持兩種編碼方式,分別為256選1模式和4選1模式。當為256選1模式時通信速率1.54KBIT/S,當為4選1模式時的通信速率為26.48kbits/s。標簽到讀寫器的數據編碼采用曼徹斯特編碼方式,根據信號調試的方式不同,通信速率也不同,標簽支持高速和低速兩種通信速度。 ISO/IEC 15963協議應用場合1) 人員通道人員通道是ISO15693標準最具代表性的產品,產品型號為YXCHIRCONES+EAS,一般支持1維或二維方向的標簽識別,典型標簽讀寫距離120cm以上,目前廣泛應用于個人身份識別、會議簽到、圖書館管理、門禁控制、物品跟蹤、物品防偽、倉儲物流等領域。 2)全向通道支持標簽的三維方向讀取,通道間距可達90cm以上,支持EAS、AFI檢測模式,產品型號為YXCHTD6960C,支持脫機應用及多天線并列使用,可自動統計并顯示人員進出次數。主要應用于圖書防盜、身份識別、會議簽到、門禁控制、物品跟蹤等領域 3)智能書架智能書架是一套高性能的在架圖書實時管理系統,利用RFID射頻識別技術實現在架圖書單品級物品識別,可完成館藏圖書監控、清點、圖書查詢定位,錯架統計等功能。智能書架系統具有檢測速度快、定位準確等特點??蓱?yīng)用于圖書、檔案、文件管理等領域。

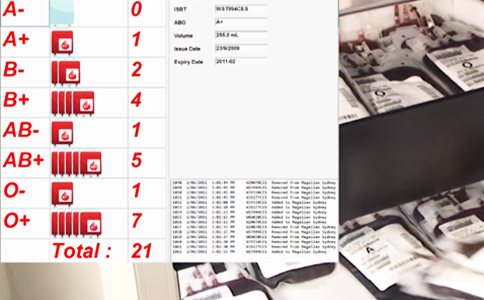

相關應用案例:RFID高頻讀寫器應用于智慧醫療血液管理

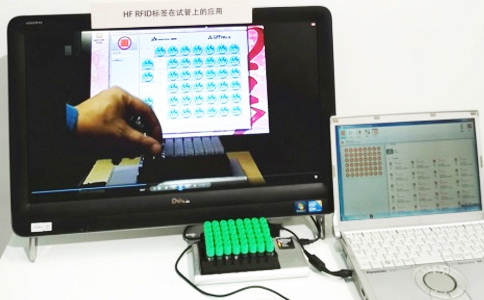

相關應用案例:RFID高頻讀寫器應用于試管試劑管理
ISO/IEC14443協議ISO14443是針對射頻識別應用的一個適應于近場通信的RFID國際標準,他所支持的最大的識讀距離為10cm,ISO14443標準定義了工作在13.56Mhz下智能標簽的空氣接口及數據通信規范。 ISO14443規定了兩種閱讀器和近耦合IC卡之間的數據傳輸方式:A型和B型即Type A和TypeB,該標準支持的最小的數據通信速率為106Kbps,最大可支持848KBPS。 Type A是由Philips(NXP)等半導體公司最先首次開發和使用,是目前國際上應用最廣泛的協議標準,從PCD到PICC采用ASK100%的調幅調試方式,從PICC到PCD采用OOK副載波調試方式。 Type B是一個開放式的非接觸式智能卡標準,從PCD到PICC采用ASK 10%的調幅調試方式,從PICC到PCD采用BPSK副載波調試方式。 ISO14443應用場合ISO14443標準主要應用于人員管理及小額支付的近距離安全識別領域。主要應用領域如,一卡通,會員管理,人員考勤,購物卡,身份識別,電子證件等等。 |
