基于IMPINJ R2000芯片開發的超高頻模塊相關硬件知識點 |
發布時間:2017-12-18 17:15:13 | 瀏覽次數: |
1. Q:讀寫器支持拓展3G/WIFI模塊嗎? A:支持的,串口外接(所有的串口都可以支持)。
2. Q:串口網口線用的是交叉還是直通? A:直通線。
3. Q:通過網口可以telnet的嗎? A:可以的。
4. Q:一個控制器能控制多少個讀寫器? A:RS-485接口能對254個,串口只能對應一個。
5. Q:如果用串口連接,串口線最多能接多長長度? A:串口線最長3米。
6. Q:讀寫器采用的什么樣跳頻方式? A:FHSS。
7. Q:讀寫器采用的什么樣的調制方式? A:ASK。
8. Q:為什么網口工具可以搜索到Iport,讀寫器提示卻連接失??? A:首先確認網絡模塊波特率設置和串口波特率設置是否一樣,確認上位機與讀寫器是否處于同一網段,通過IE設置界面確認參數是否配置正確。
9. Q:模塊TTL是多少V的? A:3. 3V。
10. Q:模塊波特率可不可以改成9600? A:可以,模塊波特率只有9600、19200、38400、57600和115200五種,默認57600。
11. Q:GPIO的光耦響應速度是多少? A:輸入響應速度小于150uS,輸出響應速度小于6mS。
12. Q:為什么連接手持機天線的時候經常出現“天線未連接”提示? A:手持機天線由于面積小,回波損耗很大,阻抗匹配很難做好。另外,陶瓷天線的帶寬比較窄,當載波在頻譜范圍的兩端時,回波損耗急劇增大。請將天線連接檢測功能關閉。連接質量很差的天線也需要這樣處理。
13. Q:為什么有時在室內測試的效果和室外區別很大? A:不宜在充滿了金屬,大面積玻璃等的狹小環境下測試設備,大面積的電磁波反射會影響讀寫器工作。這樣的條件下得不到有效的測試數據和和正常的用戶體驗。
14. Q:可以使用鋰電池對模塊供電嗎? A:可以,模塊專為鋰電池供電進行了優化,供電電壓范圍3. 7V-5V,峰值電流1. 2-1. 3A。
15. Q:讀寫器正在工作的時候,在天線旁使用手機會影響讀寫器的工作性能嗎? A:理論上會有影響。但是由于手機的載波頻率和RFID的沒有完全重疊,同時RFID讀寫器的載波處于隨機跳頻工作狀態,所以實際上影響非常有限。
16 Q:我們的應用環境是在室外24小時365天不間斷工作,會死機嗎?要注意什么問題? A:我們的設備在硬件和軟件上都做了處理,是不會發生死機的現象的。主要是要注意極端的溫度和防水。極端的低溫會出現啟動失敗的情況,高溫則會讓元器件特別是大功率器件使用壽命縮短。盤存標簽命令之間最好能給機器休息的時間,這樣可以大大減少發熱。電源必須處理好,做好防雷和過濾電源的浪涌。
17. Q:產品的一致性怎樣? A:產品的一致性是很好的。我們專業12年,已經總結了一套方法如何做好產品。
18. Q:UHF模塊為什么沒有普遍應用于手持機設備? A:受體積和功耗的限制。
19. Q:設備可以用POE供電嗎? A:可以,外接POE供電模塊即可(實際型號可能有差別,請購買時溝通好)。
20. Q:多臺讀寫器密集型工作會有什么影響,應如何處理? A:多臺讀寫器同時工作,尤其是天線靠的很近的時候,互相的干擾會非常明顯,比如造成讀寫標簽距離下降。R2000設備針對密集型工作環境已做了內部優化,只要天線不靠太近,影響就不大。(天線間距離最好大于2米)。也可將各設備之間的頻段調開,以降低干擾,但此方法效果有限。
21. Q:模塊供電電源超過5V會有什么問題?讀寫器電源供電范圍是多少? A:模塊供電電壓不允許超過5V,否則會燒壞內部的防雷管。讀寫器的電源供電范圍在9V–24V之間(實際型號可能有差別,請購買時溝通好電壓范圍)。
22. Q:為什么實時模式盤存標簽的速度比緩存模式快? A:緩存模式盤存標簽時,每讀到一張標簽,都要遍歷緩沖區,以避免冗余數據。實時模式的過程如下:由于硬件為雙CPU架構,主CPU負責輪詢標簽,副CPU負責數據管理。輪詢標簽和發送數據并行,互不占用對方的時間,因此串口的數據傳輸不影響讀寫器工作的效率。
23. Q:為什么R2000模塊調至20dbm以下時,有的模塊會出現讀取距離下降明顯的情況? A:各元器件均有誤差,導致各模塊性能無法完全一致,且輸出功率越低誤差越大。輸出功率誤差:30dbm左右:±0. 1dbm;20-29dbm:±1dbm;20dbm以下:±3dbm。所以建議用戶盡量不要將輸出功率調至20dbm以下,且太小的輸出功率將會影響模塊工作。
24. Q:更改了設備的串口波特率后為什么TCP/IP不能通訊了? A:更改了讀寫器的波特率后,TCP/IP模塊的波特率也要隨之更改成相同的波特率。
25. Q:可以將蜂鳴器接口改接大功率LED嗎?最大輸出電流是多大? A:模塊的蜂鳴器驅動接口可以連接大功率LED,該接口在3. 3V電壓下可以輸出50mA的電流。
26. Q:讀寫器緩存可以容納多少張標簽?不同長度的EPC號混讀會不會出錯?緩存滿的時候繼續盤存會出錯嗎? A:緩存可以存放1000張標簽@96BitEPC,不同長度的EPC混讀不會出錯。緩存滿后盤存到新的標簽將不會保存該標簽的數據,但不會報錯。
27. Q:四通道模塊和讀寫器支持天線收發分離模式嗎? A:不支持,支持該模式需要訂制。
28. Q:讀寫器設置主動工作模式,在連續工作幾天之后,讀寫器為什么會停止工作,重新上電或重開DEMO可以恢復? A:我們的讀寫器可以持續工作永不死機。沒有收到數據,是因為通信時間久了上位機緩存過低,造成堵塞。
29. Q:讀寫器有浪涌保護嗎? A:有浪涌保護。

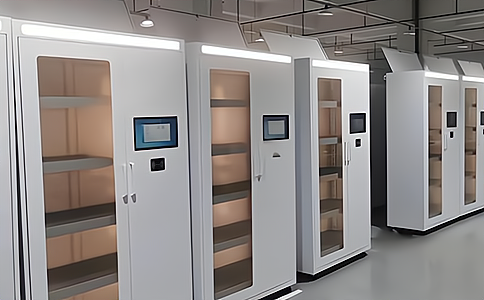

相關應用案例:RFID超高頻讀寫器應用于智能工具柜 |
